Работы на зеленодольском заводе POZIS
В рамках федеральной целевой программы «Развитие оборонно-промышленного комплекса Российской Федерации на 2011-2020 годы» на Зеленодольском заводе POZIS силами ООО «РТ-Энерго» выполнены:
- техническое перевооружение и реконструкция корпуса кузнечного производства;
- монтаж оборудования «Азотно-водородной станции»;
- пуско-наладочные работы оборудования и систем автоматизации технологических процессов 11 корпуса — Центра специального машиностроения. Этот центр стал инновационной базой, на которой осуществляется полный автоматизированный цикл высокоэффективного серийного производства продукции специального назначения в рамках выполнения госпрограммы.
Система электроснабжения. Электрические сети.
РП-5. Распределительное устройство на базе ячеек КСО-298 М одностороннего обслуживания 6 кВ
Трансформаторные подстанции ТП-41;39;25 .
Установлены три двух трансформаторные подстанции типа 2КТП-СЭЩ-2000/6/0,4-03-У3 с сухими трансформаторами мощностью по 2000 кВА напряжением 6/0,4 кВ.
Водоснабжение и водоотведение. Наружные сети.
Подземная прокладка хозяйственно-питьевого противопожарного водопровода, трубопровода волжской воды, трубопроводов дождевой, производственной и бытовой канализации.
Водоснабжение и водоотведение. Внутренние сети.
Монтаж систем холодного и горячее водоснабжение, бытовой и ливневой канализации.
Очистные сооружения.
Система замкнутого водооборота и обработки жидких отходов для ОАО "ПОЗиС" производительностью до 1940 мᶾ/мес. Выполнен монтаж основных узлов и оборудования системы водоподготовки.
Конструкции металлические
Монтаж площадок обслуживания оборудования очистки сточных вод.
Теплоснабжение. Наружные сети
Выполнена прокладка тепловых сетей и паропровода Ду200 от магистральных сетей до теплового узла 11 корпуса
Отопление, вентиляция и кондиционирование

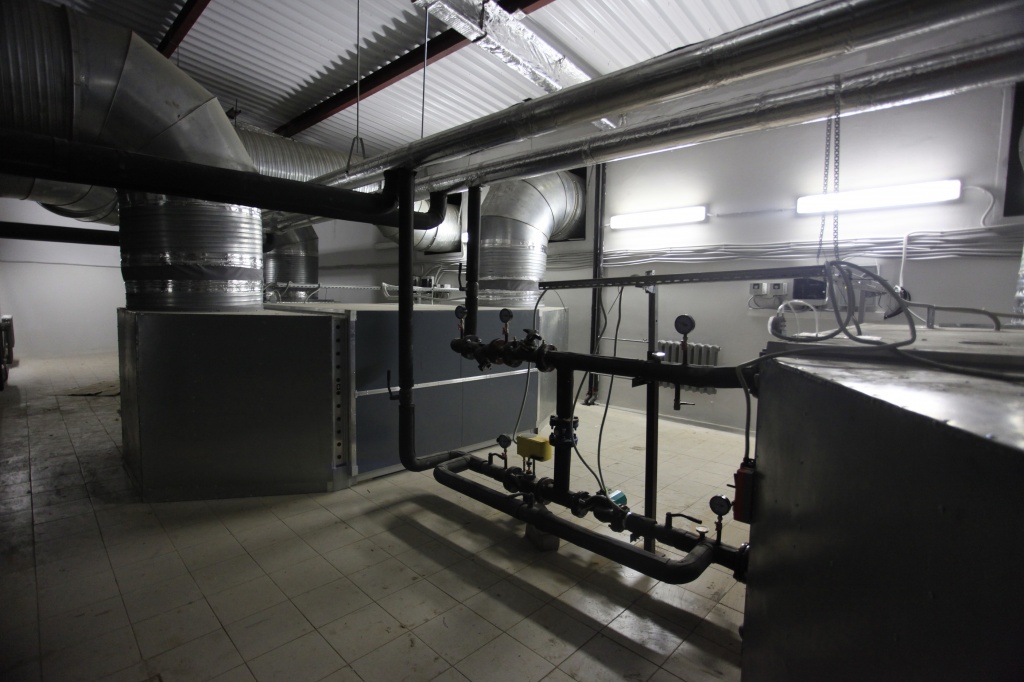

Монтаж систем теплоснабжения приточных установок, систем отопления АБК, производственного корпуса инфракрасными потолочными панелями Zehnder, агрегатами воздушного отопления Volcano.
Бойлерная горячего водоснабжения
установка и обвязка станции перекачки конденсата и теплового пункта в комплекте с насосами, тремя пароводяными теплообменниками, запорной, регулирующей ,предохранительной арматурой, фильтрами, приборами КИП, производительностью по ГВС 590 кВт, расход пара -920 гк/час. Смонтирован счетчик пара «Ирга-2». Система оперативного дистанционного контроля состояния изоляции трубопроводов.
Нестандартизированное оборудование
Установка вытяжных зонтов системы вентиляции производственных корпусов.
Наружные промпроводки
Надземная прокладка трубопроводов водорода, азота, пропана, воздухоснабжения, аргоноснабжения.
Азотно-водородная станция
Снабжение азотом. Монтаж и обвязка следующего оборудования:
- Воздушный винтовой компрессор марки GA 45 FF производительностью Q=7,02 нмᶾ/час, давлением Рmax=10 кгс/см², мощностью n=45 кВт. Со встроенным осушителем рефрижераторного типа с температурой точки росы +3°С, фильтром общей защиты DD и высокоэффективным фильтром PD.
- сдвоенный азотный генератор, состоящий из двух генераторов адсорбционного типа общей производительностью при чистоте газа 99,5% ; Q=113,6 нмᶾ/час, Р=8 кгс/см², потребляемая мощность каждого из двух генераторов N=0,5 кВт.
- один ресивер для сжатого воздуха Р=10 кгс/см², V=900л.
- два ресивера азота Р=8 кгс/см², V=900л.
- генератор водорода и кислорода с разделением газов S 15MP, производительностью Q=10 нмᶾ/час, давлением Р=8 кгс/см², мощностью N=52 кВт. Чистота производимого водородной станцией газа 99.999%.
- сушильный фильтр для водорода;
- устройство для увеличения чистоты водорода;
- система осушки газа мощностью N=1,55 кВт;
- деминерализатор воды на основе обратного осмоса, производительностью 12 л/час, мощностью N=0,3 кВт. В комплекте с емкостью для деминерализованной воды V=9л.
Снабжение пропаном. Смонтированы две рампы перепускные пропановые 2х5 баллонов.
Внутренние промпроводки. Воздушно-компрессорная станция
Производительность Q=29,3 нмᶾ/час, Рmax=10 кгс/см². Сжатый воздух осушен до точки росы +3°С.
Выполнены работы по монтажу трубопроводов и следующего оборудования:
- Два компрессора воздушных винтовых маслозаполненных марки GA 75 VSD FF-13 одноступенчатого сжатия с плавной регулировкой производительности Q=3,5-10,9 нмᶾ/мин, Rmax=13 бар, Nnоmр=75 кВт, с воздушным охлаждением, в комплекте осушитель рефрижераторного типа и блок очистки конденсата OSD/OSC1
- Два компрессора воздушных винтовых маслозаполненных марки GA 55 FF-10 одноступенчатого сжатия с плавной регулировкой производительности Q=8,6 нмᶾ/мин, Rmax=10 бар, Nnоmр=55 кВт, с воздушным охлаждением, в комплекте осушитель рефрижераторного типа и блок очистки конденсата OSD/OSC1;
- Два осушителя рефрижераторного типа Q=52 нмᶾ/мин, Rmax=10 бар, Nnоmр=7,5кВт с воздушным охлаждением, встроенным фильтром общей защиты, температура точки росы сжатого воздуха на выходе +3°С.
- Преобразователь расхода вихревой ЭМИС-ВИХРЬ 200 Ду25, Ру16;
- циклонный сепаратор Q=18-48 нмᶾ/мин, Rmax=20 бар;
- два фильтра магистральные общей и тонкой защиты производительностью Q=52 нмᶾ/мин.
Внутренние промпроводки
Монтаж систем корпусного воздухоснабжения, аргононоснабжения, снабжения азотом, водородом, пропаном, охлаждающей жидкостью (СОЖ).
Внутренние промпроводки
Пароконденсатоснабжение. Монтаж теплового узла, трубопроводов системы пароконденсатоснабжения 11 корпуса и станции сбора и возврата
конденсата производительностью Q=0,53 нмᶾ/час, N=2,5 кВт; температура конденсата Т=90°С; Рраб.=1,5 кгс/см².
- Автоматизация вентиляции
- Автоматизация отопления
- Автоматизация водопровода
- Автоматизация систем дымоудаления
- Автоматизация технологических процессов
- Автоматизация пожаротушения
- Пожаротушение. Монтаж системы порошкового и газового пожаротушения.
- Пожарная сигнализация
- Оповещение о пожаре
- Сети связи и сигнализации. Кабельные конструкции
- Охранная сигнализация
- Электрочасофикация
- Локально-вычислительная сеть
- Радиофикация
